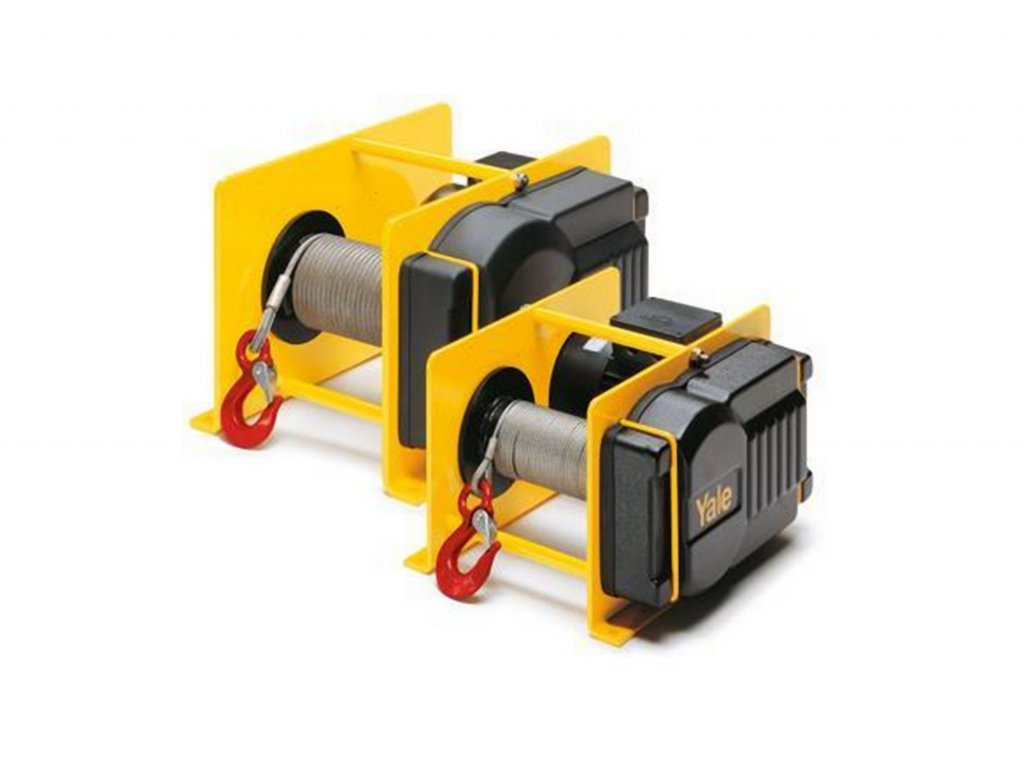

ELEKTRICKÝ LANOVÝ NAVIJÁK RPE
Detailní popis produktu
Specifikace elektrického lanového navijáku Yale RPE
Dimenzování navijáku odpovídá DIN 15020 – skupina zatřídění 1 Bm/M3 a bezpečnostním předpisům BVG D8 (navijáky, zvedací a tažná zařízení) a samozřejmě i EU směrnice pro stroje. Každý elektrický lanový naviják se při výrobě zkouší s přetížením a expeduje se s certifikátem, udáním sériového výrobního čísla a návodem k obsluze, jehož součástí je Prohlášení o shodě od výrobce.
Výbava a zpracování elektrického lanového navijáku Yale RPE
- Vnitřní motor s brzdou umožňuje přesné rozměry navijáku.
- Standardně je naviják dodáván s napájecím napětím 400 V/230 V, 3 fáze, 50 Hz, IP 54 a izolační třída F.
- Nastavitelná třecí spojka k ochraně navijáku před přetížením. U typu RPE 10 – 6 je součástí standardní dodávky.
- Převodovka s čelním kolem se šikmým ozubením v prvním stupni zaručuje velmi tichý chod navijáku. Díky tukovému mazání je použitelný ve všech polohách.
- Pružinová kotoučová brzda zabudovaná v motoru, pro bezpečné zadržení břemene i při výpadku proudu.
- Lanový buben ve standardní dodávce hladkého provedení (bez drážkování).
- V bubnu zabudované upevnění lana pro návin ve více vrstvách bez poškození lana.
- Navijáky jsou ve standardním provedení s přímým ovládáním (vč. ovladače na 2 m dlouhém ovládacím kabelu).
- Bezpečné odpojení navijáku v nouzovém případě pomocí nouzového vypínače na ovladači.
- Prosím pamatujte při stanovení délky návinu lana, že na bubnu musí vždy zůstat 2 – 3 ovinutí!
Příslušenství elektrického lanového navijáku Yale RPE za příplatek:
- Různá provedení bubnu např. prodloužení pro větší návin lana, s dělící přepážkou a dvě upevnění pro současný návin dvou lan.
- Koncový spínač převodovky pro ohraničení dráhy lana v obou směrech (pouze ve spojení se stykačovým ovládáním 42 V).
- Motor na jednofázový střídavý proud 230 V, 50 Hz. Stykačové ovládání s ovládacím napětím 42 V.
- Spínač povolení lana pro automatické zastavení navijáku při povolení tažné síly, např. při dosednutí břemene (pouze ve spojení se stykačovým ovládáním 42 V).
- Frekvenční měnič pro plynulou regulaci rychlosti.
- Nastavitelná třecí spojka pro ochranu navijáku před přetížením pro typy RPE 2 – 13, 5 – 6 a 5 – 12.
- Speciální provedení podle BGV C1 pro jevištní techniku a pohyb břemene nad osobami.
- Rádiové dálkové ovládání.
- Speciální napětí na poptávku.
- Nerezová brzda.
Speciální provedení pro větrné elektrárny a speciální konstrukce na poptávku. U navijáku RPE je možnost dodání i v pozinkovaném provedení. Pro více informací nás neváhejte kontaktovat.
Parametry navijáku:
| Typ | Tažná síla 1. vrstva (daN) | Rychlost* (m/min) | Průměr lana (mm) | Výkon motoru (kW) | ED při 120 c/h % | Použitelná délka lana 1. vrstva (m) | Celková kapacita lana (m) |
|---|---|---|---|---|---|---|---|
| Elektrický lanový naviják Yale RPE 2–13 LR | 250 | 13 | 4 | 0,55 | 40 | 13,3 | 64 |
| Elektrický lanový naviják Yale RPE 5–6 LR | 500 | 6,5 | 6 | 0,55 | 40 | 9,5 | 49 |
| Elektrický lanový naviják Yale RPE 5–12 LR | 500 | 12 | 6 | 1,1 | 40 | 9,5 | 49 |
| Elektrický lanový naviják Yale RPE 10–6 LR* | 1.000 | 6 | 8 | 1,1 | 40 | 12,9 | 47 |
| Elektrický lanový naviják Yale RPE 20-6 LR* | 2.000 | 6 | 12 | 2,2 | 40 | 16,8 | 61 |
| Typ | Hmotnost bez lana (kg) |
|---|---|
| Elektrický lanový naviják Yale RPE 2–13 LR | 40 |
| Elektrický lanový naviják Yale RPE 5–6 LR | 41 |
| Elektrický lanový naviják Yale RPE 5–12 LR | 47 |
| Elektrický lanový naviják Yale RPE 9–6 LR | 88 |
| Elektrický lanový naviják Yale RPE 10–6 LR* | 89 |
| Elektrický lanový naviják Yale RPE 20-6 LR* | 213 |
*v nejvrchnější vrstvě
**s kluznou spojkou
